Biến tần trên hệ thống bơm nhiệt

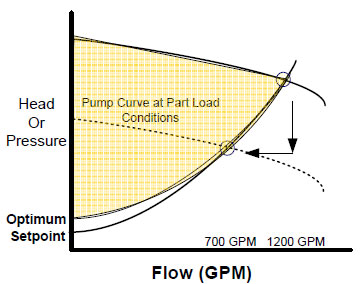

Hệ thống vòng lặp máy bơm nhiệt có thể được chuyển đổi thành lưu lượng thay đổi bằng cách lắp một van điện từ trên mỗi máy bơm nhiệt để ngăn dòng nước qua máy bơm nhiệt cục bộ (HP), khi thiết bị không hoạt động. Điều này cho phép đầu bơm tăng lên và bộ biến tần điều chỉnh tốc độ bơm để duy trì cột áp không đổi (giảm lưu lượng). Kết quả là giảm nhu cầu và tiết kiệm năng lượng. Hình 1 cho thấy khả năng tiết kiệm năng lượng (được tô bóng) trên đường cong của máy bơm.


CÁC NHẬN XÉT VỀ ĐIỀU KHIỂN

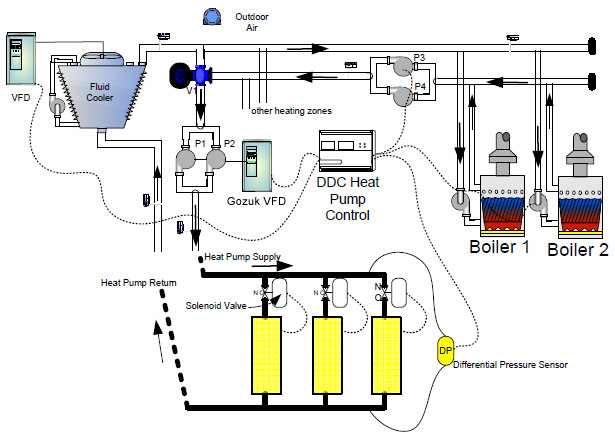

Một mạch vòng bơm nhiệt điển hình, chẳng hạn như trong Hình 2, điều khiển vòng bơm nhiệt tại điểm đặt, bằng van điều biến (V1) để làm nóng và tuần tự bộ làm mát chất lỏng (làm mát). Với các van điện từ được lắp đặt ở mỗi máy bơm nhiệt (HP), dòng chảy giờ đây có thể được điều khiển bằng biến tầnđiều khiển P1 & P2. Động cơ quạt của bộ làm mát chất lỏng cũng có thể được điều khiển bằng bộ biến tần - giúp tăng thêm tính tiết kiệm.


Điều khiển kỹ thuật số trực tiếp tùy chọn, có thể tích hợp vòng lặp hoàn chỉnh bằng cách điều khiển nồi hơi, bộ biến tần, trình tự làm mát chất lỏng và bất kỳ máy bơm bổ sung nào. Cảm biến chênh lệch áp suất DP nên được lắp đặt ở vị trí xa nhất có thể của hệ thống.

Bơm P3 & P4 có lưu lượng không đổi. Chúng cũng có thể được điều khiển thông qua bộ biến tần, tuy nhiên, cần tiến hành xem xét đầy đủ các yêu cầu về vòng sưởi khác.

Trong một hệ thống như vậy, với các bộ biến tần khác nhau vận hành các trình tự máy bơm khác nhau, chi phí lắp đặt có thể được giảm bớt bằng cách lắp đặt bộ biến tần có khả năng kết nối mạng. Ví dụ, các bộ biến tần với bus giao tiếp Metasys N2, có thể được xâu chuỗi thay vì nối cứng trở lại (các) bộ điều khiển.
